Postes · moyenne tension

Poste préfabriqué HTA/BT, défini pour votre projet

Transformateur, cellules HTA et tableau BT : le matériel, l’enveloppe et les interfaces sont définis à partir du schéma unifilaire, du site et des exigences du gestionnaire de réseau.

Terminologie : en France on parle de HTA/BT (NF C 13-100) ; dans la plupart des pays francophones hors France, le même matériel est désigné MT/BT (moyenne tension / basse tension). Nous livrons les deux marchés — voir nos conditions pour l'Afrique francophone.

Configurer ce poste →Envoyer un cahier des charges

HTA jusqu'à ~36 kVpréfabriquéNF C 13-100périmètre défini au devis

Devis rapide

Commencez avec l’essentiel

Indiquez le matériel, la puissance approximative et votre e-mail. Nous étudierons le besoin et préciserons les informations manquantes. Pour les tensions, le pays de livraison et les détails du projet, utilisez le configurateur complet.

À quoi sert un poste MT

Un poste MT (ou sous-station moyenne tension) assure le raccordement entre le réseau de distribution moyenne tension (HTA, domaine 1 à 50 kV en France) et la basse tension de votre site. Plutôt que de livrer des éléments séparés, nous intégrons dans une seule enveloppe le transformateur, les cellules MT (interrupteur, protection, comptage) et le tableau général basse tension (TGBT), l'ensemble est étudié, câblé et testé avant livraison. Lorsqu'il marque la limite avec le réseau du distributeur, on parle de poste de livraison HTA.

C'est la solution idéale pour les lotissements, les sites industriels et tertiaires, les chantiers et les postes de livraison HTA de parcs renouvelables. Le transformateur intégré peut être immergé ou sec selon l'environnement. Le poste est conçu pour répondre aux prescriptions du gestionnaire de réseau de distribution (Enedis en France). Pour des tensions supérieures, voir le poste HT.

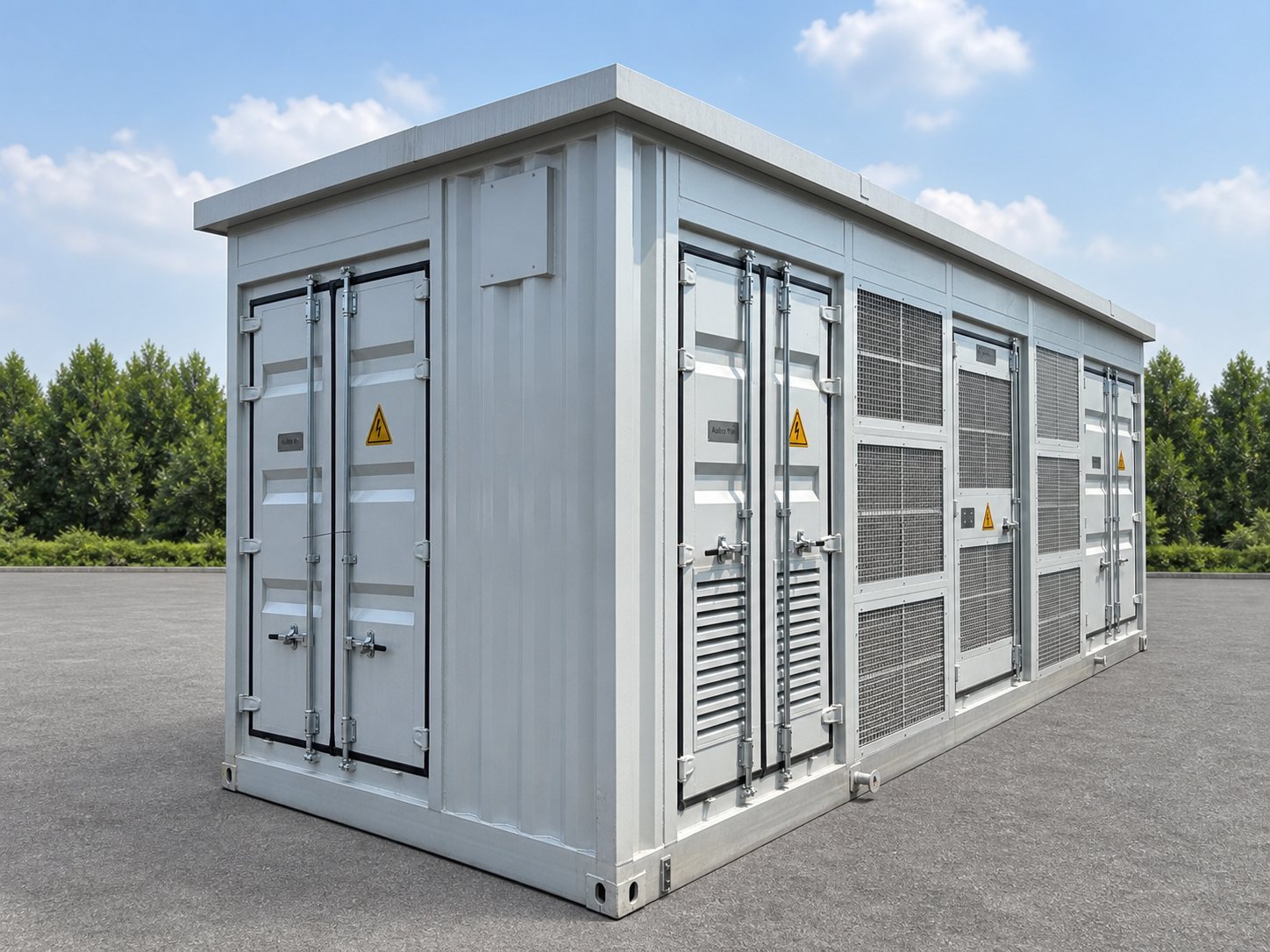

Poste électrique conteneurisé installé en extérieur

Poste compact préfabriqué. Livré assemblé dans une enveloppe béton ou métallique, il réduit le génie civil et le temps de raccordement sur site : la réception, le raccordement et la mise en service restent à organiser sur site. Idéal quand les délais et l'emprise au sol comptent.

Spécifications

Configuration type (sur mesure)

Tension MT (HTA)	jusqu'à ~36 kV, 15 / 20 kV courants en France (domaine HTA)
Tension BT	400 / 230 V · 50 Hz
Puissance du transformateur	selon besoin (jusqu'à plusieurs MVA)
Appareillage MT	Cellules interrupteur / protection / comptage (jeu en boucle possible)
Tableau BT	TGBT intégré, départs selon besoin
Transformateur	Immergé (huile / ester) ou sec (résine) · DGPT2 en option
Enveloppe	Béton ou métallique, IP selon site
Raccordement	Conçu selon les prescriptions du GRD (Enedis en France)
Normes	NF C 13-100 (poste de livraison HTA) · NF EN 60076 (transformateur) · IEC 62271-202 (poste préfabriqué) · IEC 62271-200 (appareillage MT) · IEC 61439-2 (ensemble BT)
Classes appareillage	Continuité de service LSC2A ou LSC2B, cloisonnement PM, tenue à l'arc interne IAC AFLR, valeur en kA/s arrêtée selon le local et le GRD
Délai livré sur site	selon le calendrier validé au devis, fabrication + acheminement (confirmé au devis)

Deux architectures types

Élément	Poste compact préfabriqué	Poste en bâtiment
Transformateur	jusqu'à ≈ 1 000 kVA	jusqu'à 2 500 kVA et au-delà
Cellules HTA	2I + 1P type	selon schéma d'exploitation
Enveloppe	béton monobloc	maçonnerie / modulaire
Comptage	BT	BT ou HTA
Référentiel	NF C 13-100	NF C 13-100 / NF C 13-200
Délai livré	selon le calendrier validé au devis	selon projet

Configuration exacte selon le GRD et le texte NF en vigueur, à confirmer au devis, spécifications validées avec l'usine.

Quatre variantes courantes

Variante	Ce qui change	Cas d'usage
Configuration standard	Une arrivée, une protection, un transformateur, un TGBT	Raccordement d'un site unique
Double transformateur	Deux unités dans la même enveloppe, couplage BT selon schéma d'exploitation	Redondance, montée en puissance par étapes
Départs BT débrochables	TGBT à tiroirs extractibles au lieu de départs fixes	Maintenance d'un départ sans coupure générale
TGBT en armoire de contrôle	Variateurs, démarreurs progressifs et protections moteur intégrés au tableau	Process industriel, pompage, ventilation

Ces variantes se combinent. Indiquez la vôtre dès la demande de devis : elle détermine l'encombrement de l'enveloppe et le schéma d'exploitation, davantage que la puissance elle-même.

Composition d'un poste MT

Un poste de livraison HTA regroupe plusieurs fonctions dans une enveloppe préfabriquée. La configuration s'adapte au raccordement et aux prescriptions du GRD.

Fonction	Équipement type
Arrivée réseau	Cellule interrupteur-sectionneur (IM)
Protection transformateur	Cellule fusibles (QM) ou disjoncteur (DM)
Comptage	Cellule de comptage (selon prescriptions du GRD)
Transformation	Transformateur immergé (huile / ester) ou sec (résine)
Distribution BT	TGBT, départs selon besoin

Schéma et cellules à confirmer selon le raccordement et les exigences du GRD (Enedis en France).

Le choix des cellules MT

Ce sont les cellules moyenne tension, plus que le transformateur, qui fixent l'architecture et le délai du poste. Trois fonctions se combinent : interrupteur-sectionneur (IM) pour raccorder, interrupteur + fusibles (QM) pour protéger un transformateur de distribution de façon compacte, disjoncteur (DM) avec relais numérique au-delà de la plage des fusibles ou quand la sélectivité doit être réglable. Le nombre de cellules dépend ensuite du schéma : une arrivée en simple dérivation, ou deux cellules d'arrivée en boucle HTA — un choix qui découle du réseau local et de la NF C 13-100, pas d'une préférence.

Pour l’appareillage HTA jusqu’à 24 kV inclus dans l’UE, le règlement (UE) 2024/573 vise la mise en service depuis le 1er janvier 2026, avec des dérogations définies. Les milieux de coupure et d’isolation doivent tous deux être vérifiés pour le projet. Article 13

Intégré, périmètre défini au devis

Transformateur, cellules MT et TGBT dans une enveloppe étudiée et testée.

Compact préfabriqué

Génie civil minimal et raccordement rapide : on pose et on met en service.

Conforme UE

CE, IEC 60076 et IEC 62271, sous notre responsabilité de fabricant.

Conforme et interfaces à valider

Mis sur le marché UE sous notre marque, le poste est livré avec marquage CE, Déclaration UE de conformité et documentation technique. La conformité du transformateur (Écoconception Tier 2, IEC 60076) et de l'ensemble préfabriqué (IEC 62271-202) relève de notre responsabilité de fabricant. Pour un projet en France, la conception s'aligne sur les normes NF applicables, NF C 13-100 pour le poste de livraison HTA, NF EN 60076 pour le transformateur ; l'applicabilité exacte des clauses est confirmée avec le GRD et l'usine.

→ Conformité UE en détail → Guides transformateurs → Voir le poste HT → Transformateur immergé

Questions fréquentes

Poste MT

Quelle différence entre un poste MT et un poste compact préfabriqué ?

Le poste compact préfabriqué est une forme de poste MT livrée assemblée dans une enveloppe (béton ou métal), prête à poser. Un poste MT peut aussi être réalisé sur site dans un local existant. Nous proposons les deux selon votre projet.

Le transformateur intégré est-il à huile ou sec ?

Au choix. L'immergé (huile ou ester) est le plus courant ; le sec est privilégié quand la sécurité incendie en intérieur prime. Nous configurons selon l'environnement du poste.

Pouvez-vous intégrer comptage et télégestion ?

Oui. Comptage, protections, supervision et télégestion peuvent être intégrés au tableau BT ou aux cellules MT. Précisez vos besoins dans le configurateur.

Jusqu'à quelle tension allez-vous ?

Le poste MT couvre jusqu'à ~36 kV. Au-delà, il s'agit d'un poste HT, conçu sur étude.

Vos postes répondent-ils aux exigences d'Enedis / du GRD ?

Oui : nous concevons le poste de livraison HTA selon les prescriptions du gestionnaire de réseau de distribution (Enedis en France) et les normes NF applicables (NF C 13-100). Les exigences précises de raccordement se confirment avec le GRD concerné.

Le DGPT2 est-il disponible sur le transformateur immergé ?

Oui. Le DGPT2 (détection gaz-pression-température), protection courante des transformateurs immergés en France, peut être intégré, tout comme un relais Buchholz. Précisez-le dans votre cahier des charges.

Préparer un projet de poste HTA/BT

Choisir un poste compact préfabriquéGuide Veltrium NF C 13-100 : points essentielsGuide Veltrium Raccordement Enedis : étapes et délaisGuide Veltrium

Préparer votre achat

Définir le périmètre complet de fourniture

Périmètre	Ce que le devis doit préciser
Enveloppe	Béton, métal ou implantation en bâtiment : selon cahier des charges, filière de fabrication et justificatifs disponibles. Toute variante métallique nécessite l’accord du client.
Matériel et travail en usine	Transformateur, cellules, tableau BT, liaisons internes et essais en usine sont détaillés au devis.
Liaison entre postes	Périmètre distinct : cheminement, longueurs par phase, section conducteur et écran, courant de défaut, temps de coupure, fourreaux et terminaisons sont à vérifier. Les accessoires doivent correspondre aux interfaces des deux postes.
Travaux sur site	Génie civil, fourreaux, déchargement, levage, terre, tirage des câbles, raccordements, essais et mise en service sont attribués explicitement à chaque intervenant.
Documents et réception	Les rapports des composants ne justifient pas à eux seuls l’ensemble complet. Le dossier convenu identifie les vérifications d’ensemble applicables, plans, essais de routine et justificatifs d’essais de type.
Livraison et calendrier	Point de livraison, Incoterm, responsabilités d’importation et planning sont confirmés par écrit. Le délai générique d’un transformateur ne vaut pas engagement pour un poste complet.

Pour l’appareillage HTA jusqu’à 24 kV inclus dans l’UE, le règlement F-gas vise la mise en service depuis le 1er janvier 2026, avec des dérogations définies. Nous étudions une isolation sans gaz fluoré et une technologie de coupure adaptée. La coupure dans le vide ne suffit pas, à elle seule, à garantir une isolation sans SF6. Règlement (UE) 2024/573, article 13.

Prêt à chiffrer

Configurez votre poste MT

Transformateur, cellules, enveloppe, comptage : décrivez votre besoin, on vous répond sous 48 h.

Configurer un devis →
