Transformateur sec HTA/BT sur mesure

Transformateurs à résine moulée de 250 à 3 150 kVA pour vos bâtiments et sites industriels. Enveloppe, ventilation et exigences de l’installation sont définies avec votre cahier des charges.

Premier retour sous 48 h · Données partielles acceptées · Planning confirmé au devis

250–3 150 kVAClasse F1NF EN 60076-11Tier 2
Devis rapide

Décrivez votre besoin d’achat

Commencez avec le matériel, la puissance approximative et votre e-mail professionnel. Ajoutez le pays de livraison si vous le connaissez. Une estimation peut démarrer avant validation de toutes les données. Pour une demande détaillée, utilisez le configurateur complet.

Avancement du projet (facultatif)

Pourquoi un transformateur sec

Les enroulements sont enrobés de résine époxy au lieu d'être plongés dans un liquide. Le refroidissement se fait par air. Résultat : aucun fluide inflammable, un risque de pollution nul en cas d'incident, et une maintenance allégée.

C'est le choix privilégié pour les data centers, les établissements recevant du public (ERP), les hôpitaux, les immeubles tertiaires, les sous-sols et tout emplacement intérieur ou sensible. Lorsque le transformateur est installé en extérieur et que le coût prime, on lui préfère un transformateur immergé.

Les classes qui comptent : F1 (comportement au feu, auto-extinguible, faibles émissions), E2 (tenue à la condensation et à la pollution) et C2 (tenue climatique jusqu'à −25 °C). Nous les spécifions selon votre environnement d'installation.
En atelier

Nos transformateurs secs en production

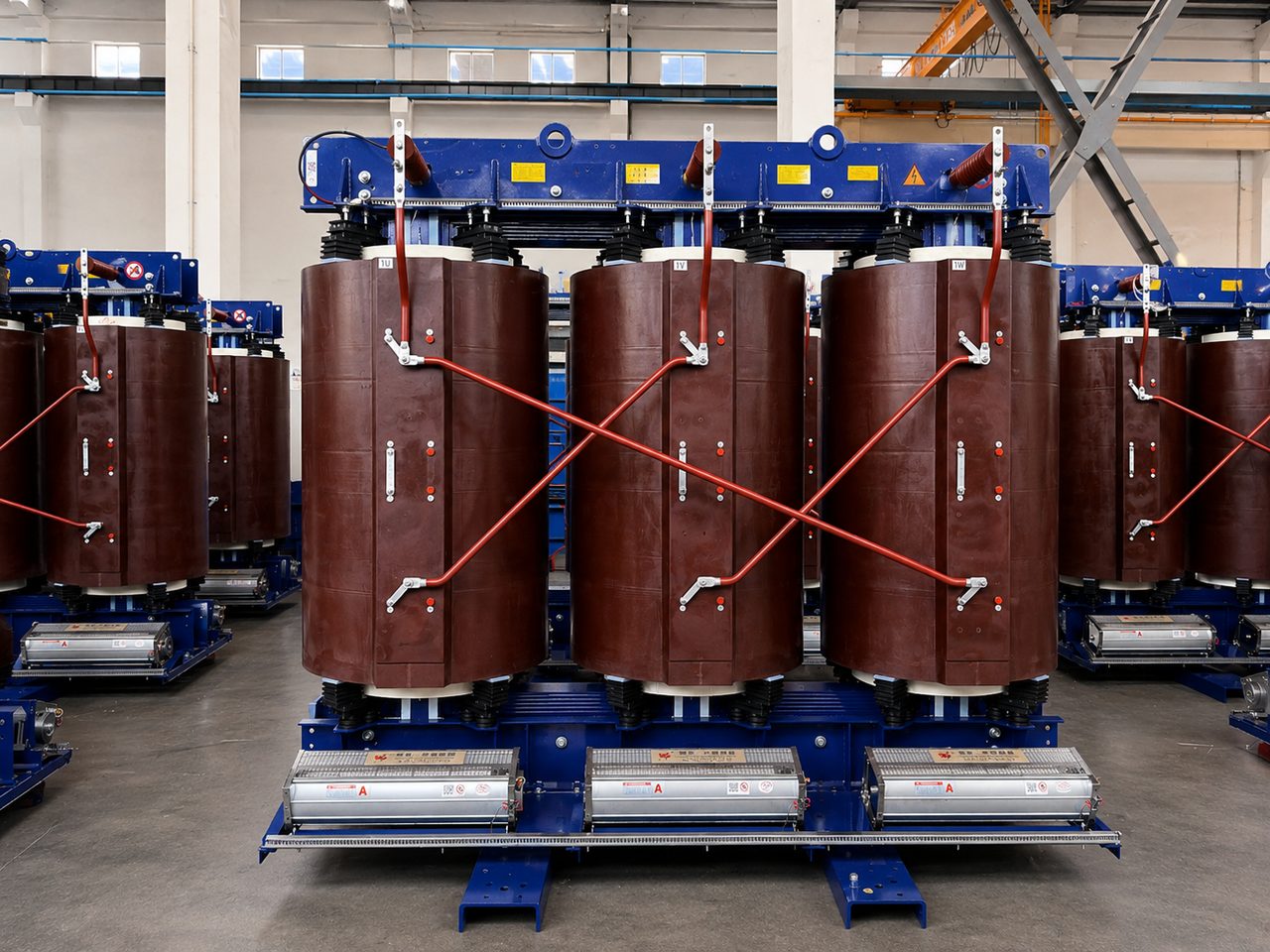

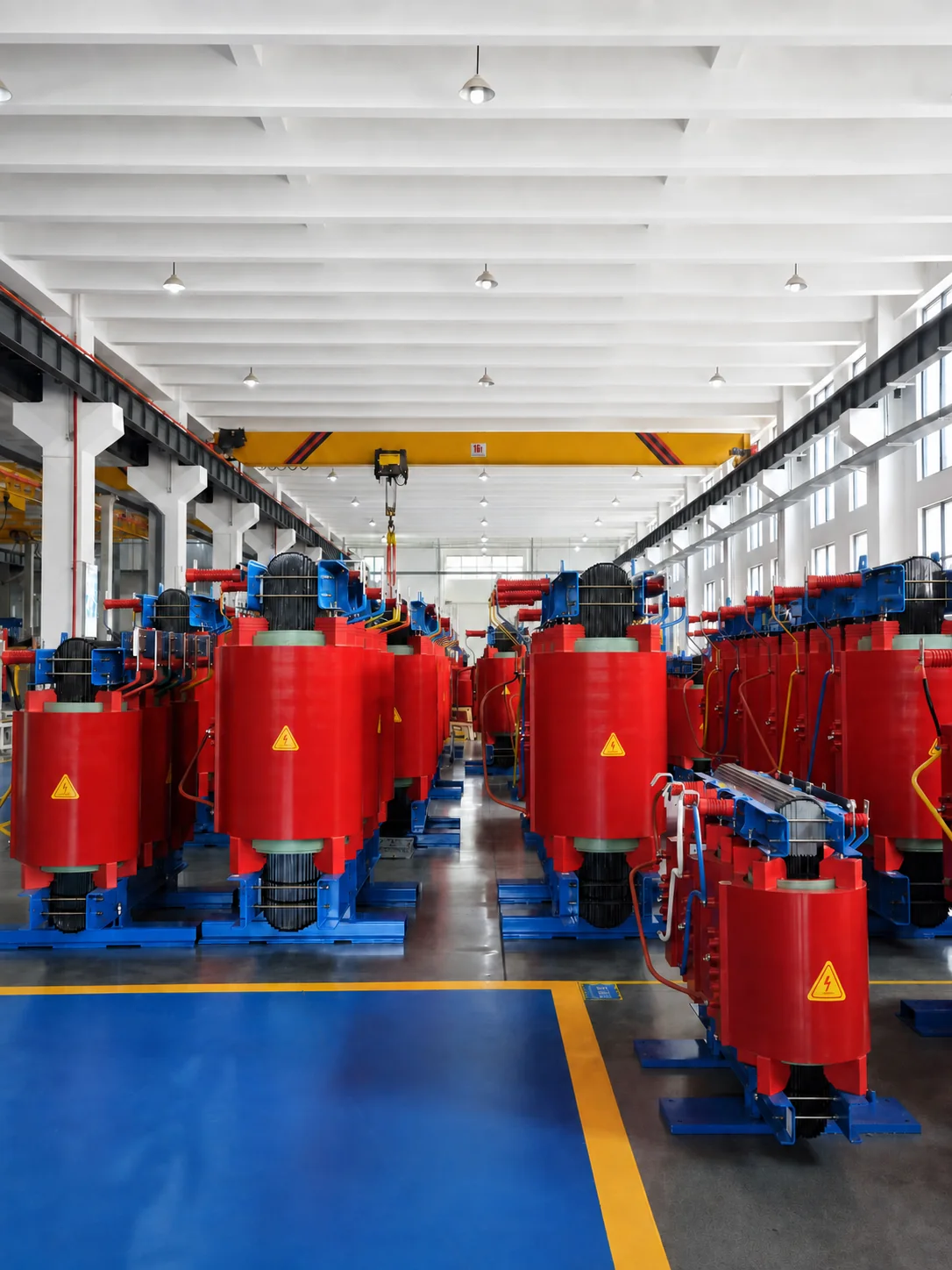

Transformateurs secs à résine moulée alignés en atelier

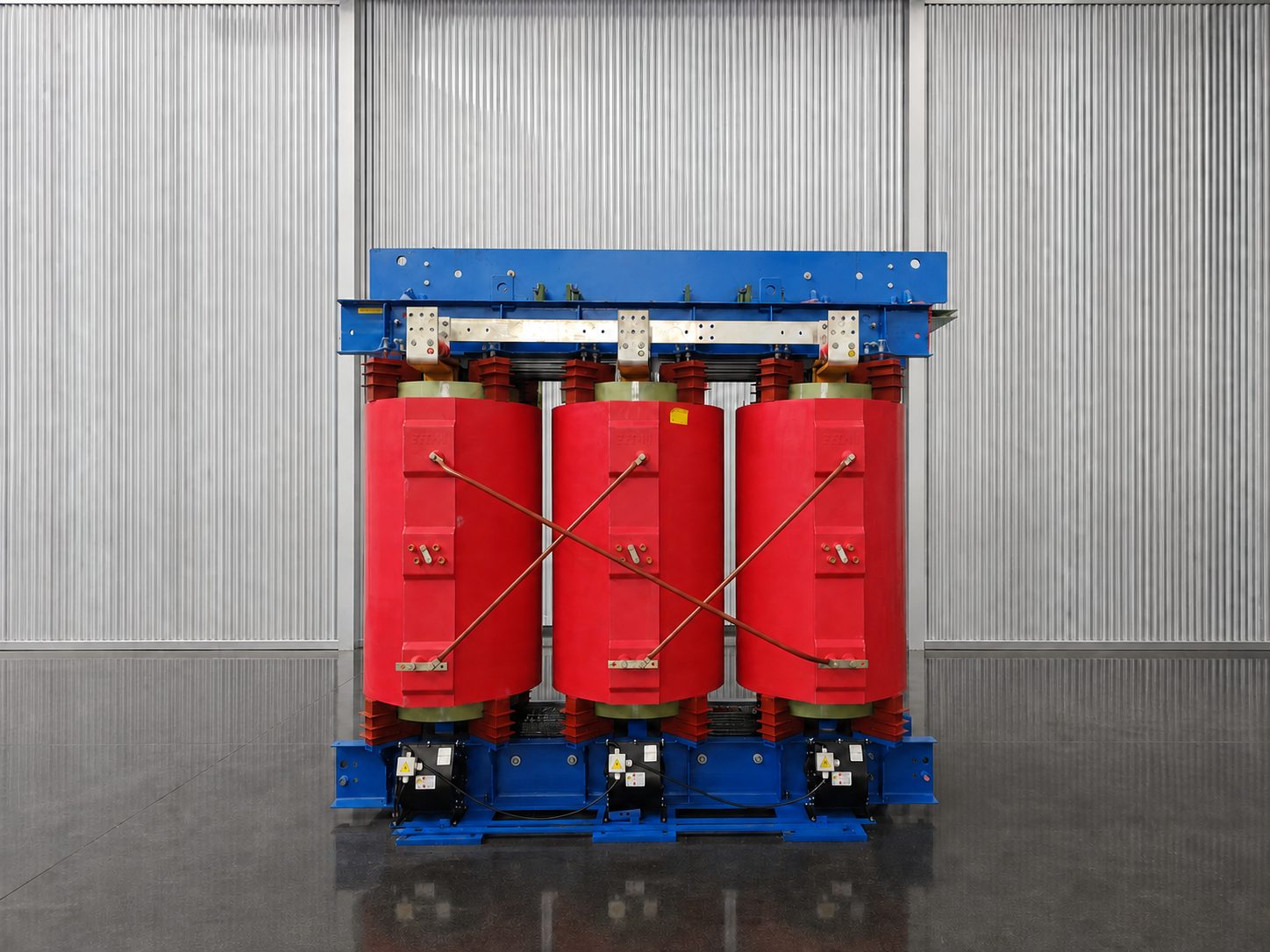

Transformateur sec triphasé à résine moulée terminé, vue de face

Chaque unité passe la totalité des essais de routine avant emballage. Voir le laboratoire d'essais et le détail des contrôles →

Sous enveloppe

Version protégée IP, prête à poser

Le même appareil peut être livré dans une enveloppe métallique : indice de protection IP adapté au local, boîte à câbles MT verrouillable, jeu de barres BT capoté, coffret de surveillance thermique et ventilation forcée en option. C'est la configuration retenue lorsque le transformateur partage un local technique avec du personnel ou d'autres équipements.

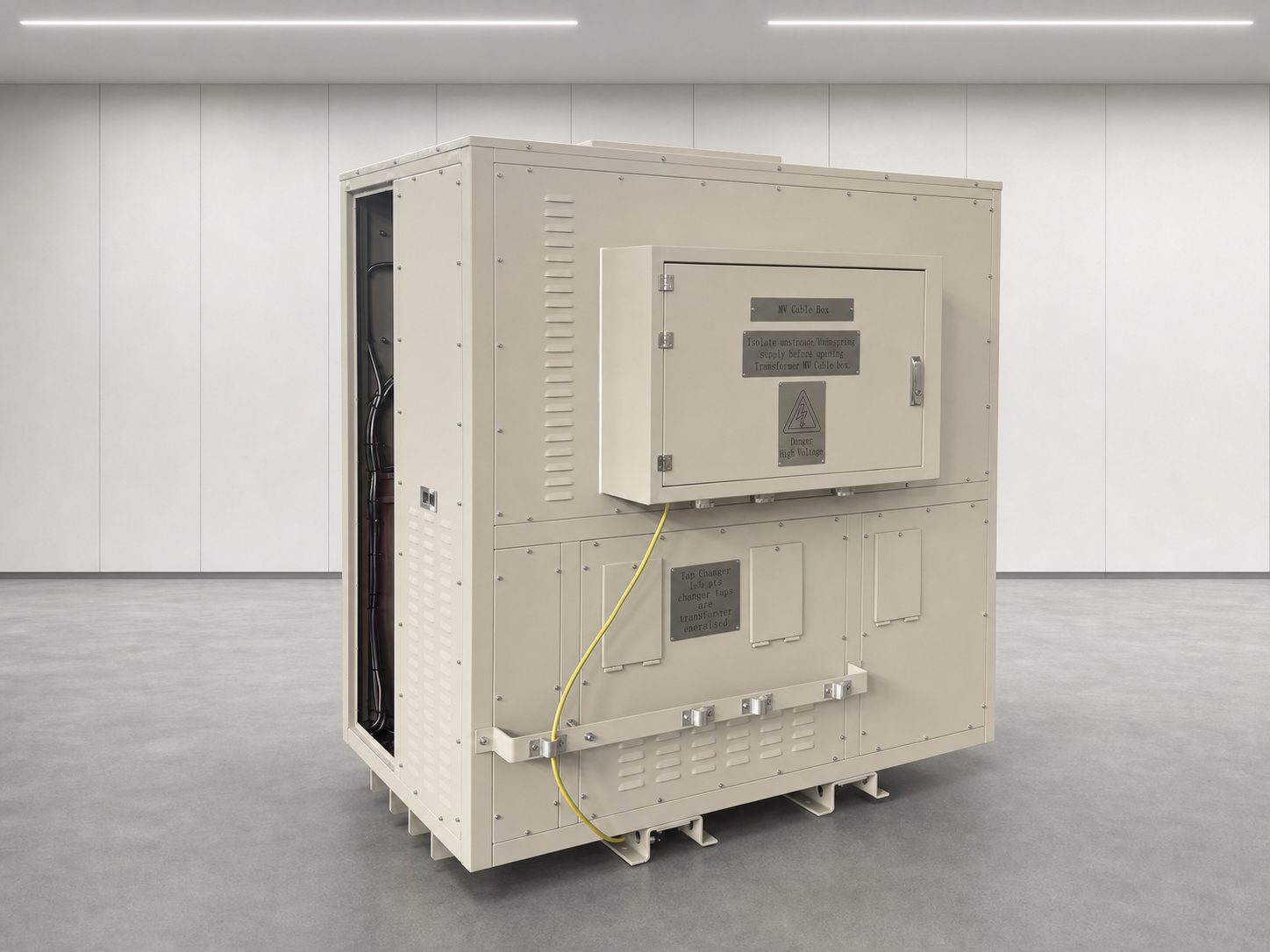

Transformateur sec sous enveloppe métallique IP, boîte à câbles MT verrouillable
Spécifications

Caractéristiques de la gamme

Puissance250–3 150 kVA ; puissances supérieures sur étude
Tension primaire HTAJusqu’à 36 kV ; 15 / 20 kV courants en France
Tension secondaire BT400 / 230 V ou 410 V ; autres rapports selon le projet
Fréquence50 Hz ; autres fréquences selon les exigences du projet
Groupe de couplageDyn11 en distribution européenne courante ; autres couplages selon le projet
EnroulementsCuivre ou aluminium, précisés dans l’offre
RefroidissementAN ; ventilation forcée AF en option
Classe d’isolationF ou H, selon la conception retenue
Classes environnementalesE2 · C2 · F1, selon les exigences de l’installation
EnveloppeIP00 sans enveloppe ; enveloppe de protection selon le projet
Impédance de court-circuitDéfinie selon la puissance et les exigences du réseau ; valeur garantie dans l’offre
Conception et essaisIEC / EN 60076-11 ; exigences UE Tier 2 pour les matériels européens concernés
Délai indicatif15–18 semaines ; matériel et planning de livraison confirmés dans l’offre

Classes normalisées, ce qu'elles garantissent

Les classes d'un transformateur sec enrobé (IEC 60076-11) décrivent son aptitude au climat, à l'environnement et au feu. Elles se choisissent selon l'implantation.

ClasseCe qu'elle garantit
C2, climatiqueFonctionnement et transport jusqu'à −25 °C (implantation extérieure possible sous enveloppe)
E2, environnementaleCondensation fréquente et forte pollution admises
F1, feuInflammabilité réduite, auto-extinguible, faible émission de fumées et sans halogène

Définitions selon IEC / NF EN 60076-11, classe retenue à confirmer selon le site d'installation.

Sécurité incendie

Auto-extinguible, sans liquide inflammable : adapté à l'intérieur et aux ERP.

Sans fluide

Aucune rétention d'huile à prévoir, aucun risque de pollution en cas d'incident.

Faible maintenance

Pas d'analyse d'huile : entretien réduit sur toute la durée de vie.

Conforme et prêt à passer la douane

Livré avec marquage CE, Déclaration UE de conformité et documentation technique. Conformité Écoconception Tier 2 et IEC 60076-11 sous notre responsabilité de fabricant. Pour la France, la conception suit la norme NF EN 60076-11 ; l'intégration dans le bâtiment relève par ailleurs de la NF C 15-100 (installations basse tension), à coordonner avec votre installateur.

Questions fréquentes

Transformateur sec

Sec ou immergé : comment trancher ?

En intérieur, en sous-sol, en ERP ou près de personnes, le sec s'impose pour la sécurité incendie. En extérieur, lorsque le coût prime et que les puissances sont élevées, l'immergé reste souvent plus économique.

Que signifient les classes E2, C2, F1 ?

E2 = tenue à la condensation et à la pollution ; C2 = tenue climatique jusqu'à −25 °C ; F1 = comportement au feu (auto-extinguible, faibles émissions de fumées). Ce sont les classes les plus exigeantes des normes sec.

Faut-il un capotage (IP) ?

Un transformateur sec nu est en IP00. Selon le local et l'accessibilité, on ajoute un capotage IP21, IP31 ou plus. Nous le configurons selon votre installation.

Est-il conforme pour une vente en UE ?

Oui : CE, Écoconception Tier 2 et IEC 60076-11, sous notre responsabilité de fabricant.

Le transformateur suit-il les normes françaises (NF) ?

Oui : la conception suit la NF EN 60076-11 (adoption française de l'IEC 60076-11). L'intégration en local basse tension relève de la NF C 15-100, à coordonner avec votre installateur.

Guides utiles pour spécifier

Préparer votre achat

630, 1 000 ou 1 600 kVA : cadrer la bonne configuration

Exemples de bases d’étude pour un projet européen. Puissance, rapport de tension et options sont validés pour votre réseau ; il ne s’agit ni de références en stock ni de fiches techniques garanties.

PuissanceBase indicativeÀ préciser
630 kVA20 kV / 400–410 V · 50 HzDyn11; AN / AF, capotage
1 000 kVA20 kV / 400–410 V · 50 HzUcc, ventilation, bruit
1 600 kVA20 kV / 400–410 V · 50 HzEncombrement, ventilation, raccordements

Pour un devis exploitable

Quantité, kVA, tensions primaire et secondaire, fréquence, Ucc, couplage, pays et code postal de livraison, date souhaitée et, si disponible, plaque signalétique ou schéma unifilaire.

Options et interfaces

Précisez les enroulements cuivre ou aluminium, les pertes et le bruit exigés, les protections, les entrées de câbles et les contraintes d’encombrement. Le choix final dépend de l’installation et de l’étude validée.

Fourniture et travaux sur site

Le devis identifie le matériel, les accessoires, les documents, le point de livraison et l’Incoterm. Déchargement, levage, pose, câbles de site, raccordements et mise en service sont à convenir séparément.

15–18 semaines est un objectif indicatif pour certaines configurations de distribution, après validation technique et paiement convenu. Disponibilités, transport et destination déterminent le calendrier écrit au devis.
