Un ensemble complet : transformateur, cellules moyenne tension et tableau basse tension intégrés dans une même enveloppe, prêt à raccorder. Inclut les postes compacts préfabriqués (« cabines »).
Un poste MT (ou sous-station moyenne tension) assure le raccordement entre le réseau de distribution moyenne tension (HTA, domaine 1 à 50 kV en France) et la basse tension de votre site. Plutôt que de livrer des éléments séparés, nous intégrons dans une seule enveloppe le transformateur, les cellules MT (interrupteur, protection, comptage) et le tableau général basse tension (TGBT) — l'ensemble est étudié, câblé et testé avant livraison. Lorsqu'il marque la limite avec le réseau du distributeur, on parle de poste de livraison HTA.
C'est la solution idéale pour les lotissements, les sites industriels et tertiaires, les chantiers et les postes de livraison HTA de parcs renouvelables. Le transformateur intégré peut être immergé ou sec selon l'environnement. Le poste est conçu pour répondre aux prescriptions du gestionnaire de réseau de distribution (Enedis en France). Pour des tensions supérieures, voir le poste HT.
| Tension MT (HTA) | jusqu'à ~36 kV — 15 / 20 kV courants en France (domaine HTA) |
|---|---|
| Tension BT | 400 / 230 V · 50 Hz |
| Puissance du transformateur | selon besoin (jusqu'à plusieurs MVA) |
| Appareillage MT | Cellules interrupteur / protection / comptage (jeu en boucle possible) |
| Tableau BT | TGBT intégré, départs selon besoin |
| Transformateur | Immergé (huile / ester) ou sec (résine) · DGPT2 en option |
| Enveloppe | Béton ou métallique, IP selon site |
| Raccordement | Conçu selon les prescriptions du GRD (Enedis en France) |
| Normes | NF C 13-100 (poste de livraison HTA) · NF EN 60076 · IEC 62271-202 |

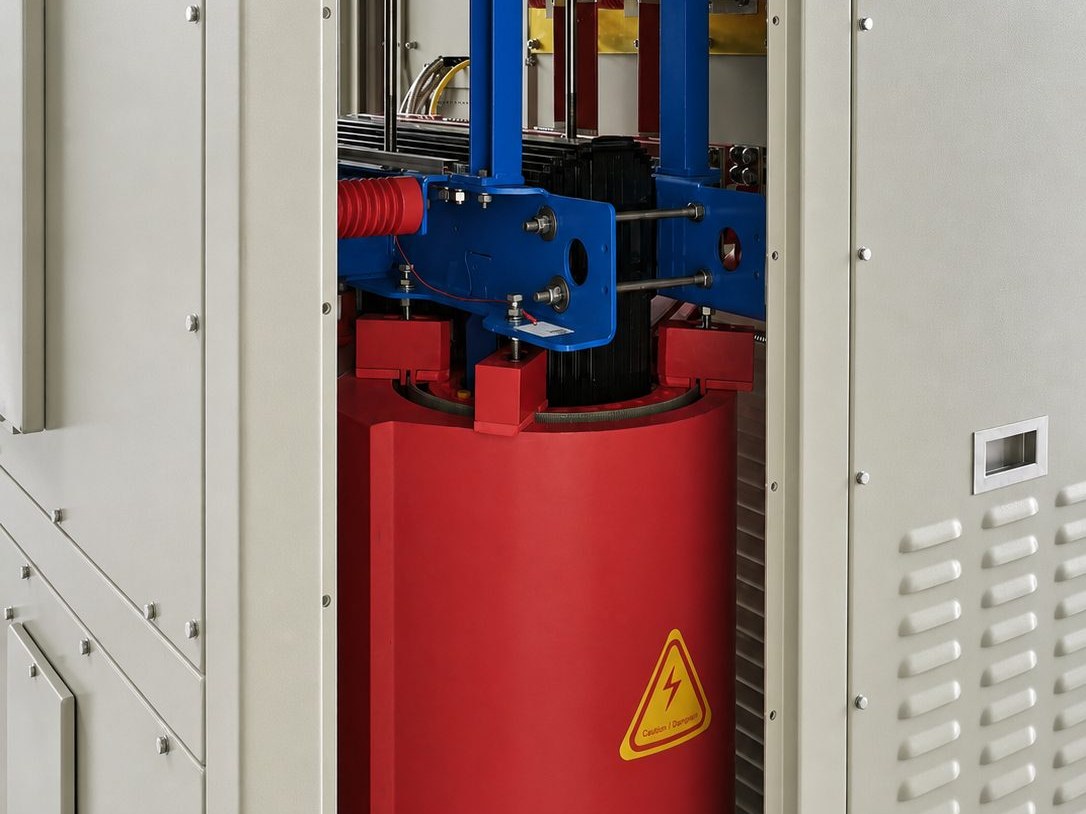

Transformateur, cellules MT et TGBT dans une enveloppe étudiée et testée.
Génie civil minimal et raccordement rapide : on pose et on met en service.
CE, IEC 60076 et IEC 62271, sous notre responsabilité de fabricant.
Mis sur le marché UE sous notre marque, le poste est livré avec marquage CE, Déclaration UE de conformité et documentation technique. La conformité du transformateur (Écoconception Tier 2, IEC 60076) et de l'ensemble préfabriqué (IEC 62271-202) relève de notre responsabilité de fabricant. Pour un projet en France, la conception s'aligne sur les normes NF applicables — NF C 13-100 pour le poste de livraison HTA, NF EN 60076 pour le transformateur ; l'applicabilité exacte des clauses est confirmée avec le GRD et l'usine.
Le poste compact préfabriqué est une forme de poste MT livrée assemblée dans une enveloppe (béton ou métal), prête à poser. Un poste MT peut aussi être réalisé sur site dans un local existant. Nous proposons les deux selon votre projet.
Au choix. L'immergé (huile ou ester) est le plus courant ; le sec est privilégié quand la sécurité incendie en intérieur prime. Nous configurons selon l'environnement du poste.
Oui. Comptage, protections, supervision et télégestion peuvent être intégrés au tableau BT ou aux cellules MT. Précisez vos besoins dans le configurateur.
Le poste MT couvre jusqu'à ~36 kV. Au-delà, il s'agit d'un poste HT, conçu sur étude.
Oui : nous concevons le poste de livraison HTA selon les prescriptions du gestionnaire de réseau de distribution (Enedis en France) et les normes NF applicables (NF C 13-100). Les exigences précises de raccordement se confirment avec le GRD concerné.
Oui. Le DGPT2 (détection gaz-pression-température), protection courante des transformateurs immergés en France, peut être intégré — tout comme un relais Buchholz. Précisez-le dans votre cahier des charges.
Transformateur, cellules, enveloppe, comptage : décrivez votre besoin, on revient sous 48 h.
